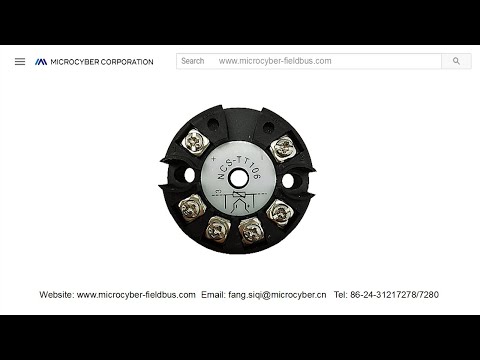

NCS-TT106 ヘッドマウント型温度伝送器
- : Microcyber
- :中国、遼寧省
- : 在庫あり
- : 500セット/月
フィールドバス技術を使用した NCS-TT106 スマート温度モジュールは、新世代のスマート フィールドバス温度トランスミッタであり、プロセス制御に不可欠なフィールド デバイスです。NCS-TT106送信機は豊富な機能ブロックを統合し、一般的な測定機能だけでなく複雑な制御戦略も実現します。
説明
NCS-TT106 ヘッドマウント型温度伝送器は、フィールドバス技術を使用した新世代のスマート フィールドバス温度トランスミッタであり、プロセス制御に不可欠なフィールド デバイスです。NCS-TT106送信機は豊富な機能ブロックを統合し、一般的な測定機能だけでなく複雑な制御戦略も実現します。
インテリジェント トランスミッタの NCS シリーズは、デジタル、インテリジェント、ネットワーク ベースで、高度で信頼性が高く安定したセンサー技術と融合され、新世代のフィールドバス インテリジェント トランスミッタとして設計されています。
インテリジェント伝送器NCSシリーズは高精度、高信頼性、高安定性を追求して設計されています。圧力、温度、電流などの物理量がLCDモジュールに表示されます。ゼロドリフトやレンジ設定など多くの機能を磁気バーの操作で実現します。異なるシステムや機器間の相互運用性は、さまざまなデバイス管理ソフトウェアと互換性があり、過酷な電磁環境に適応する機器記述文書によって実現されます。インテリジェント伝送器 NCS シリーズは、本質安全設計に従って可燃性および爆発性の場所で使用されています。
NCS-TT106 はデジタル技術を使用しているため、さまざまなタイプの熱電対や熱抵抗センサーと接続できます。フィールドと制御室の間に広範囲かつシンプルなインターフェースを備えているため、設置、運用、メンテナンスの費用が削減されます。
特徴
複数の熱抵抗と熱電対をサポートします。
熱抵抗は 2/3/4 線接続モードをサポートします。
熱電対はコールドエンド補償機能を使用できます。
基本パラメータ
基本パラメータ | |
バス電源 | DC9~32V 消費電流(静止時):≦14mA(FF/PA) |
入力信号 | Pt100、Pt1000、Cu50、Cu100Ω、0、0~500~4000Ω抵抗 |
チャンネル番号 | シングルチャンネル |
フィールドバスプロトコル | FF/PA/ハート |
絶縁 | 端子−ハウジング間:500Vrms(707VDC) |
動作温度 | -40℃~85℃ |
湿度範囲 | 0%~95%RH |
開始時間 | ≤5秒。 |
ターンオーバー時間 | 0.5秒 |
電磁適合性 | GB/T 18268-2010に準拠 |
防爆標識 | 元 ああ IIC T4 ガ(ハート) |
入力信号 | Pt100、Pt1000、CU50、CU100、0~500Ω、0~4000Ω B,E,J,N,K,R,S,T 8種類の熱電対 -100mV~100mVの電圧信号 |
チャネル | シングル |
測温抵抗体配線 | 2線式、3線式、4線式 |
バスパワー | ハート: 11~DC35V &注意; |
バス信号 | ハート,現在のモード |
電気絶縁 | AC1000V |
作業温度 | -40℃〜85℃ |
湿度範囲 | 5%~95%RH |
始まる時間 | ≤5秒 |
リフレッシュ時間 | 0.5秒 |
EMC | GB/T 18268.1-2010 |
保護 | ターミナルIP00、ハウジングIP40 |
電圧効果 | ±0.005%/V |
警報信号 | 警報出力は3.5~23mAに設定可能 上下限電流 20.8mA / 3.8mA |
電流精度 | 0.03% |
NCS-TT106F ファウンデーションフィールドバス
バスインターフェース | FF |
バスパワー | 9~DC32V |
入力信号 | Pt100、Pt1000、CU50、CU100、0~500Ω、0~4000Ω抵抗; BEJKNRST 熱電対、-100mV~100mV、カスタムTC、カスタムRTD |
チャネル | シングル |
測温抵抗体配線 | 2線式、3線式、4線式 |
リフレッシュ時間 | 0.5秒 |
作業温度 | -40~85℃ |
保管温度 | -40~85℃ |
湿度範囲 | 5~95%RH |
電気絶縁 | AC1000V |
電圧効果 | ±0.005%/V |
保護 | ターミナルIP00、ハウジングIP40 |
EMC | GB/T 18268.1-2010 GB/T 18268.25-2010 |
測温抵抗体パラメータ
測温抵抗体 常温時のパラメータ(25℃)
信号の種類 | 推奨範囲 | 精度(25℃) | 温度ドリフト(あたり)℃) |
抵抗信号 | 0~500Ω | ±0.04Ω | ±0.001Ω |
0~4000Ω | ±0.35Ω | ±0.015Ω | |
PT100 | -200~850℃ | ±0.15℃ | ±0.003℃ |
PT1000 | -200~850℃ | ±0.15℃ | ±0.005℃ |
CU50 | -50~150℃ | ±0.15℃ | ±0.005℃ |
CU100 | -50~150℃ | ±0.10℃ | ±0.003℃ |
熱電対
常温における熱電対パラメータ(25℃)
信号の種類 | 推奨範囲 | 精度(25℃) | 温度ドリフト(あたり)℃) |
mV | -100mV~+100mV | ±0.025mV | ±0.001mV |
B | 500℃~1810℃ | ±0.77℃ | ±0.050℃ |
そして | -200℃~1000℃ | ±0.20℃ | ±0.025℃ |
J | -190℃~1200℃ | ±0.35℃ | ±0.01℃ |
K | -200℃~1372℃ | ±0.40℃ | ±0.025℃ |
N | -190℃~1300℃ | ±0.50℃ | ±0.015℃ |
R | 0℃~1768℃ | ±0.75℃ | ±0.023℃ |
S | 0℃~1768℃ | ±0.70℃ | ±0.023℃ |
T | -200℃~400℃ | ±0.35℃ | ±0.015℃ |
寸法
温度モジュール寸法(単位:んん)
インストール
位置決め穴を介して、2 本のネジを使用して温度モジュールを温度ハウジングまたはレールに取り付けます。
配線
フィールドバス温度モジュールの電源とバス信号は 1 対のケーブルを共有しており、これはバス ケーブルと呼ばれます。IEC61158-2 が推奨するフィールドバス特殊ケーブルを使用することをお勧めします。
信号ケーブルとバスケーブルは、他のデバイスの電源線とワイヤやワイヤスロットを共有できず、高電力のデバイスから離す必要があります。
バス端のシールド線はアースに接続する必要があります。
応用
証明書
よくある質問
Q: 温度伝送器の 2 線式ゼロ点校正構成とは何ですか?
A: 2 線式測定の場合、トランスデューサ ブロックの TWO_WIRES_COMPENSATION パラメータを変更することで 2 線式ゼロ点校正を実現できます。
Q: 電子マニュアルは入手できますか?
A: はい、お問い合わせください。
Q: 配線にはどのようなケーブルを使用すればよいですか?
A: フィールドバス温度モジュールの電源とバス信号は 1 対のケーブルを共有しており、これはバス ケーブルと呼ばれます。IEC61158-2 が推奨するフィールドバス特殊ケーブルを使用することをお勧めします。
Q: OEMサービスを提供できますか?
A: はい、通信ボードなどのフィールドバス開発ツールキットも提供できます。
